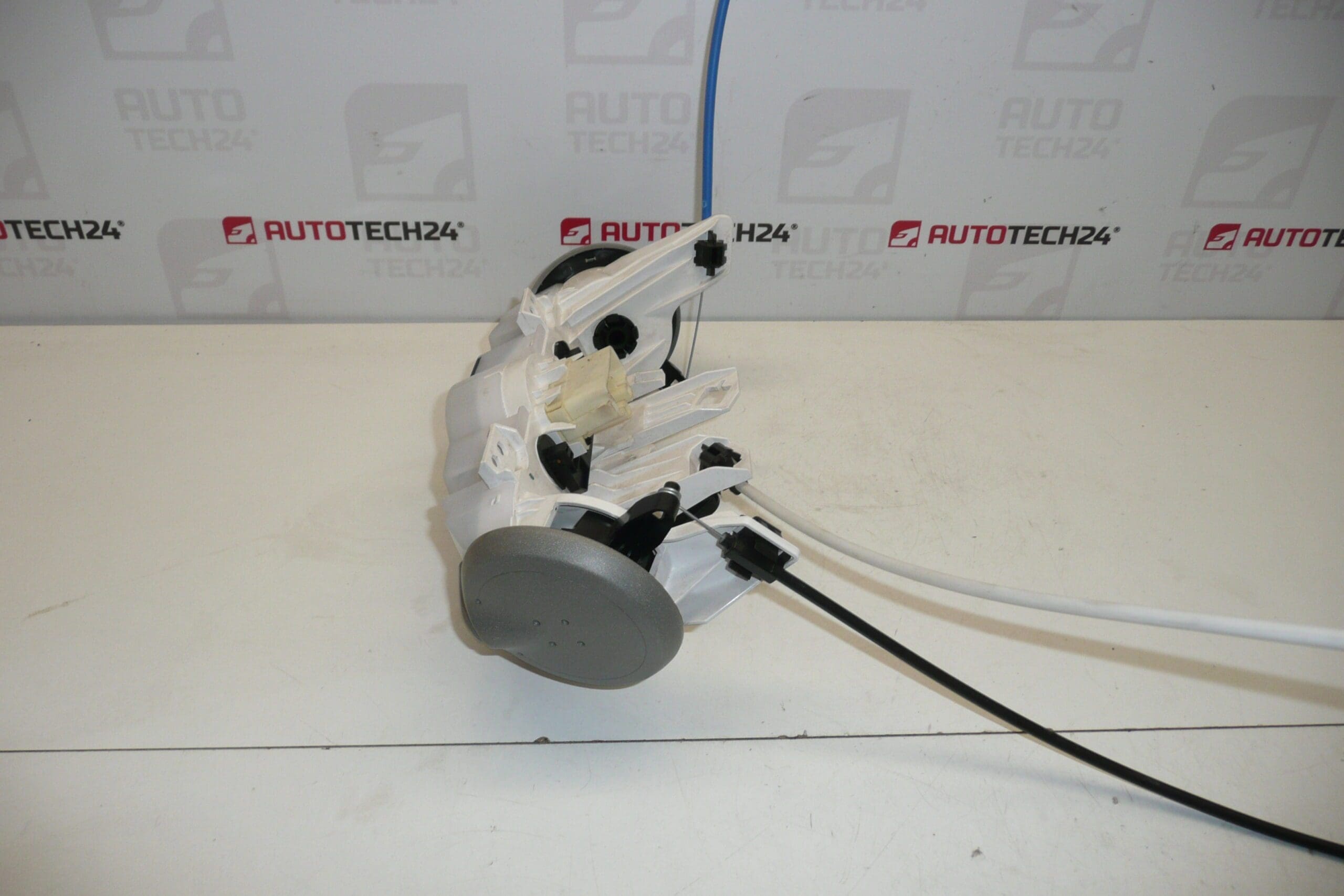

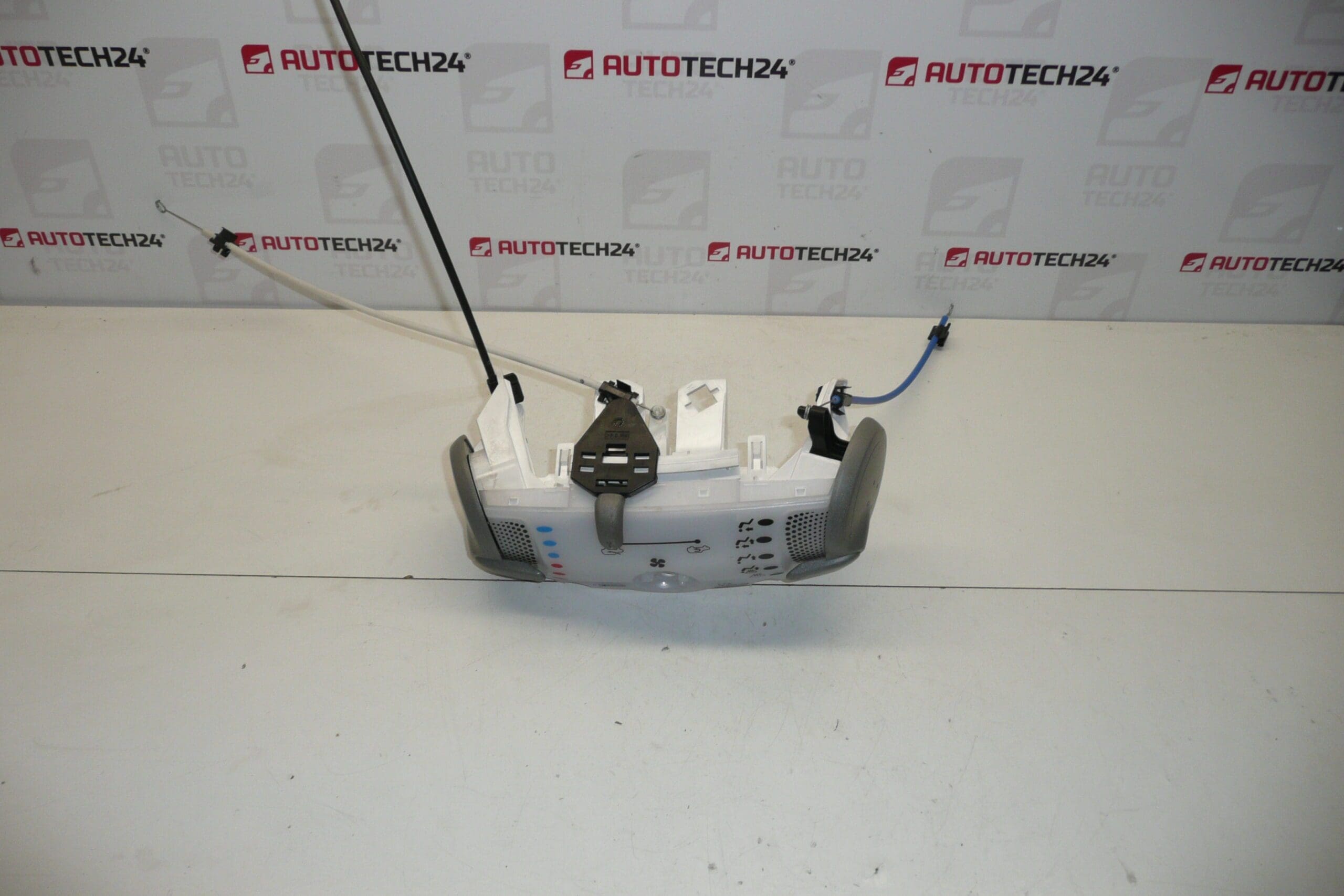

Έλεγχος κλιματισμού με Citroën Peugeot 55900-040

Περιγραφή

Έλεγχος θέρμανσης και χειροκίνητος κλιματισμός για αυτοκίνητα CITROEN C1 και PEUGEOT 107 έως το 2014
Με ράβδους ελέγχου

Περιγραφή μέρους

Το χρησιμοποιημένο Citroën C1 / Peugeot 107 θέρμανσης και χειροκίνητος έλεγχος κλιματισμού προορίζεται για τη ρύθμιση της θέρμανσης και του κλιματισμού στην καμπίνα. Είναι μια κατάλληλη επιλογή κατά την αντικατάσταση ενός κατεστραμμένου πίνακα ελέγχου, για παράδειγμα εάν τα χειριστήρια του είναι μηχανικά φθαρμένα ή κατεστραμμένα. Η ονομασία 55900-0H040 είναι ιδιαίτερα σημαντική για την εύρεση του ανταλλακτικού.

Τα εξαρτήματα είναι ράβδοι ελέγχου που μεταδίδουν την κίνηση των χειριστηρίων στους αντίστοιχους μηχανισμούς. Πριν από την αντικατάσταση, συνιστάται να κάνετε διάκριση μεταξύ ενός ελαττώματος στον ίδιο τον πίνακα και μιας άκαμπτης ράβδου σύνδεσης ή μηχανισμού σύνδεσης – η υπερβολική αντίστασή τους μπορεί να βλάψει ακόμη και τον ελεγκτή αντικατάστασης.

Τεχνικές πληροφορίες

• Κατασκευαστής: δεν προσδιορίζεται
• Μοντέλο: Citroën C1, Peugeot 107
• Προσδιορισμός χρόνου σύμφωνα με τα έγγραφα: έως το 2014
• Τύπος ανταλλακτικού: έλεγχος θέρμανσης και χειροκίνητος κλιματισμός
• Μέρος παράδοσης σύμφωνα με έγγραφα: ράβδος ελέγχου
• Κατάσταση: μεταχειρισμένο ανταλλακτικό
• Κύρια ονομασία: 55900-0H040
• Άλλοι αριθμοί: 6452P6, 6451SG, 6451SJ, 6451SH

Κωδικοί προϊόντων

Κωδικοί προϊόντων: 55900-0H040, 6452P6, 6451SG, 6451SJ, 6451SH.

Κατά την επιλογή, συγκρίνετε την ονομασία του αρχικού εξαρτήματος, τη σχεδίαση του πάνελ, το εξάρτημα, τη σύνδεση και το άκρο των ράβδων. Τα στοιχεία που δίνονται προέρχονται από την τεκμηρίωση του προϊόντος. δεν επιβεβαιώνουν από μόνα τους την αμοιβαία εναλλαξιμότητα όλων των σχεδίων.

Προτάσεις εγκατάστασης

Γενικά, η ακόλουθη διαδικασία ισχύει για αυτόν τον τύπο εξαρτήματος. Η ακριβής μέθοδος πρόσβασης στον πίνακα, η αποσύνδεση των ράβδων σύνδεσης και οποιαδήποτε ρύθμιση εξαρτάται από το συγκεκριμένο μοντέλο και τη σχεδίαση του αυτοκινήτου. Ακολουθήστε τη διαδικασία σέρβις του κατασκευαστή.

1) Πριν από τη συναρμολόγηση

• Συγκρίνετε τους αριθμούς ανταλλακτικών, τη διάταξη του προγράμματος οδήγησης, τα σημεία στερέωσης και τυχόν ηλεκτρικές συνδέσεις με το παλιό κομμάτι.
• Ελέγξτε τον αριθμό, το μήκος, τη διαδρομή και τον τερματισμό των ράβδων σύνδεσης, συμπεριλαμβανομένης της προσάρτησης των καλυμμάτων τους.
• Επιθεωρήστε τα πλαστικά στηρίγματα, τα μάνδαλα και τα χειριστήρια. Αναζητήστε ρωγμές, παραμορφώσεις ή χαλαρά μέρη.
• Ελέγξτε προσεκτικά τη λειτουργία των χειριστηρίων και τραβήξτε τις ράβδους. Μην πιέζετε την αντίσταση και μην περιστρέφετε τα χειριστήρια πέρα από τα στοπ.
• Ελέγξτε την ελεύθερη κίνηση των επόμενων μηχανισμών, ώστε η αιτία του αρχικού ελαττώματος να μην καταστρέψει τον πίνακα αντικατάστασης.

2) Απαραίτητα εργαλεία και υλικά

Συνήθως, αρκούν κατάλληλα κατσαβίδια ή μύτες ανάλογα με τις συνδέσεις που χρησιμοποιούνται, πλαστικοί μοχλοί αποσυναρμολόγησης για την επένδυση, φακός και εργαλεία για τη σήμανση των συνδέσεων. Ετοιμάστε επίσης ένα δοχείο για συνδετήρες και ένα τηλέφωνο για να καταγράψετε την αρχική διαδρομή των ράβδων σύνδεσης. Προσαρμόστε την ακριβή επιλογή των εργαλείων στο σχεδιασμό του αυτοκινήτου.

3) Βήμα προς βήμα διαδικασία συναρμολόγησης

1. Ασφαλίστε το όχημα έναντι κίνησης, κλείστε την ανάφλεξη και αποσυνδέστε την μπαταρία σύμφωνα με τη διαδικασία του κατασκευαστή πριν αποσυνδέσετε τις ηλεκτρικές συνδέσεις.
2. Χαλαρώστε προσεκτικά τα απαραίτητα καλύμματα και κόψτε τα σύμφωνα με τη διαδικασία σέρβις. Μην ασκείτε υπερβολική δύναμη στα πλαστικά μάνδαλα.
3. Φωτογραφίστε τη θέση του αρχικού πίνακα, τη διαδρομή των ράβδων, τη στερέωσή τους και τυχόν ηλεκτρικές συνδέσεις.
4. Αφαιρέστε το πάνελ και τραβήξτε το όσο πρέπει για να αποφύγετε την καταπόνηση των ράβδων σύνδεσης ή της καλωδίωσης.
5. Επισήμανση μεμονωμένων συνδέσεων. Αποσυνδέστε τυχόν ηλεκτρικές συνδέσεις αφού απελευθερώσετε τις ασφάλειες, όχι τραβώντας τα καλώδια.
6. Απελευθερώστε τους σφιγκτήρες και τα άκρα της ράβδου πρόσδεσης με τη σειρά που ορίζει ο κατασκευαστής. Καταγράψτε τη θέση των χειριστηρίων και των μηχανισμών παρακολούθησης.
7. Αφαιρέστε το αρχικό εξάρτημα και συγκρίνετε το ξανά με τον πίνακα αντικατάστασης, συμπεριλαμβανομένων των ράβδων πρόσδεσης και των σημείων στερέωσης.
8. Αποθηκεύστε τις ράβδους στον αντίστοιχο οδηγό χωρίς αιχμηρές στροφές και τσιμπήματα. Τοποθετήστε τα καλύμματα και τις άκρες τους στις σωστές βάσεις. πραγματοποιήστε τυχόν ρυθμίσεις σύμφωνα με τη διαδικασία σέρβις.
9. Συνδέστε τους ηλεκτρικούς συνδετήρες εάν αποτελούν μέρος του σχεδιασμού. Ελέγξτε την ασφάλιση και την ελεύθερη καλωδίωση τους.
10. Πριν την τελική στερέωση, ελέγξτε απαλά τη μηχανική λειτουργία των χειριστηρίων σε όλο το εύρος τους. Εάν υπάρχει ασυνήθιστη αντίσταση, σταματήστε την κίνηση και ελέγξτε τον οδηγό και τη στερέωση των ράβδων.
11. Συνδέστε το πάνελ, επανατοποθετήστε τα καλύμματα και την επένδυση και συνδέστε την μπαταρία σύμφωνα με τις οδηγίες του κατασκευαστή. Στη συνέχεια, εκτελέστε έναν έλεγχο λειτουργίας.

• 4) Έλεγχοι μετά τη συναρμολόγηση και επαλήθευση λειτουργίας

  • Επαληθεύστε την ομαλή λειτουργία των ελεγκτών χωρίς εμπλοκή και αυτοεπιστροφή.
  • Δοκιμάστε να αλλάξετε τις ρυθμίσεις θερμοκρασίας, την κατανομή του αέρα και άλλες λειτουργίες σύμφωνα με τον πραγματικό σχεδιασμό του πίνακα.
  • Εκτιμήστε τη λειτουργία της θέρμανσης και του κλιματισμού υπό τις συνθήκες που επιτρέπουν τη λειτουργία τους. Η ανεπαρκής θέρμανση ή ψύξη ενδέχεται να μην προκαλείται από τον ελεγκτή.
  • Ελέγξτε τη σφιχτή εφαρμογή του πάνελ και το κόψιμο. Πραγματοποιήστε μια πιθανή σύντομη δοκιμαστική οδήγηση μόνο μετά την πλήρη συναρμολόγηση και επαλήθευση των βασικών λειτουργιών επί τόπου.

  5) Τα πιο συνηθισμένα λάθη συναρμολόγησης και πώς να τα αποφύγετε

  • Αντικατάσταση ράβδων πρόσδεσης: σημειώστε και τεκμηριώστε την αρχική τους καλωδίωση πριν την αποσυναρμολόγηση.
  • Ανεπαρκώς ασφαλισμένο κάλυμμα ράβδου δεσίματος: βεβαιωθείτε ότι όλα τα κλιπ είναι τοποθετημένα, διαφορετικά η κίνηση του ελεγκτή ενδέχεται να μην μεταδίδεται σωστά.
  • Τσίμπημα ή απότομη κάμψη στη ράβδο πρόσδεσης: ακολουθήστε την αρχική διαδρομή και ελέγξτε την πριν τοποθετήσετε τα καλύμματα.
  • Λάθος ευθυγράμμιση θέσεων ενεργοποιητή και μηχανισμού: ακολουθήστε τη διαδικασία προσαρμογής του κατασκευαστή για να επιτρέψετε στον ενεργοποιητή να φτάσει στο πλήρες εύρος λειτουργίας του.
  • Να ξεπεραστεί η αντίσταση με τη βία: αφαιρέστε πρώτα την αιτία της ακαμψίας. Η έντονη περιστροφή μπορεί να καταστρέψει τα πλαστικά μέρη καθώς και τις ράβδους σύνδεσης.

  Λόγοι για τους οποίους το εξάρτημα είναι κατεστραμμένο

  Στην περίπτωση χειριστηρίων θέρμανσης και χειροκίνητου κλιματισμού με ράβδους σύνδεσης, οι γενικές αιτίες ζημιάς είναι ιδιαίτερα:

  • Φθορά των μηχανισμών ελέγχου κατά τη μακροχρόνια χρήση.
  • Γήρανση των πλαστικών και το άγχος τους λόγω των αλλαγών θερμοκρασίας στο εσωτερικό.
  • Αυξημένη αντίσταση των συνδέσμων ή των μηχανισμών παρακολούθησης που υπερφορτώνει τα χειριστήρια και τις λαβές.
  • Επιβολή ελέγχου μέσω στάσεων ή όταν ο μηχανισμός είναι κολλημένος.
  • Αλόγιστη αποσυναρμολόγηση ή λανθασμένη συναρμολόγηση, για παράδειγμα σπασμένα κλιπ ή εσφαλμένη δρομολόγηση των ράβδων σύνδεσης.
  • Διείσδυση βρωμιάς ή υγρών που μπορεί να βλάψει τη μηχανική λειτουργία και να καταστρέψει πιθανές ηλεκτρικές επαφές.
