Περιγραφή
Μηχανισμός ηλεκτρικού χαμηλώματος του αριστερού μπροστινού παραθύρου για αυτοκίνητα Citroën C3 II A51
Πλαϊνή – πόρτα οδηγού
Συμπεριλαμβανομένου του ηλεκτροκινητήρα
6 PIN
Περιγραφή μέρους

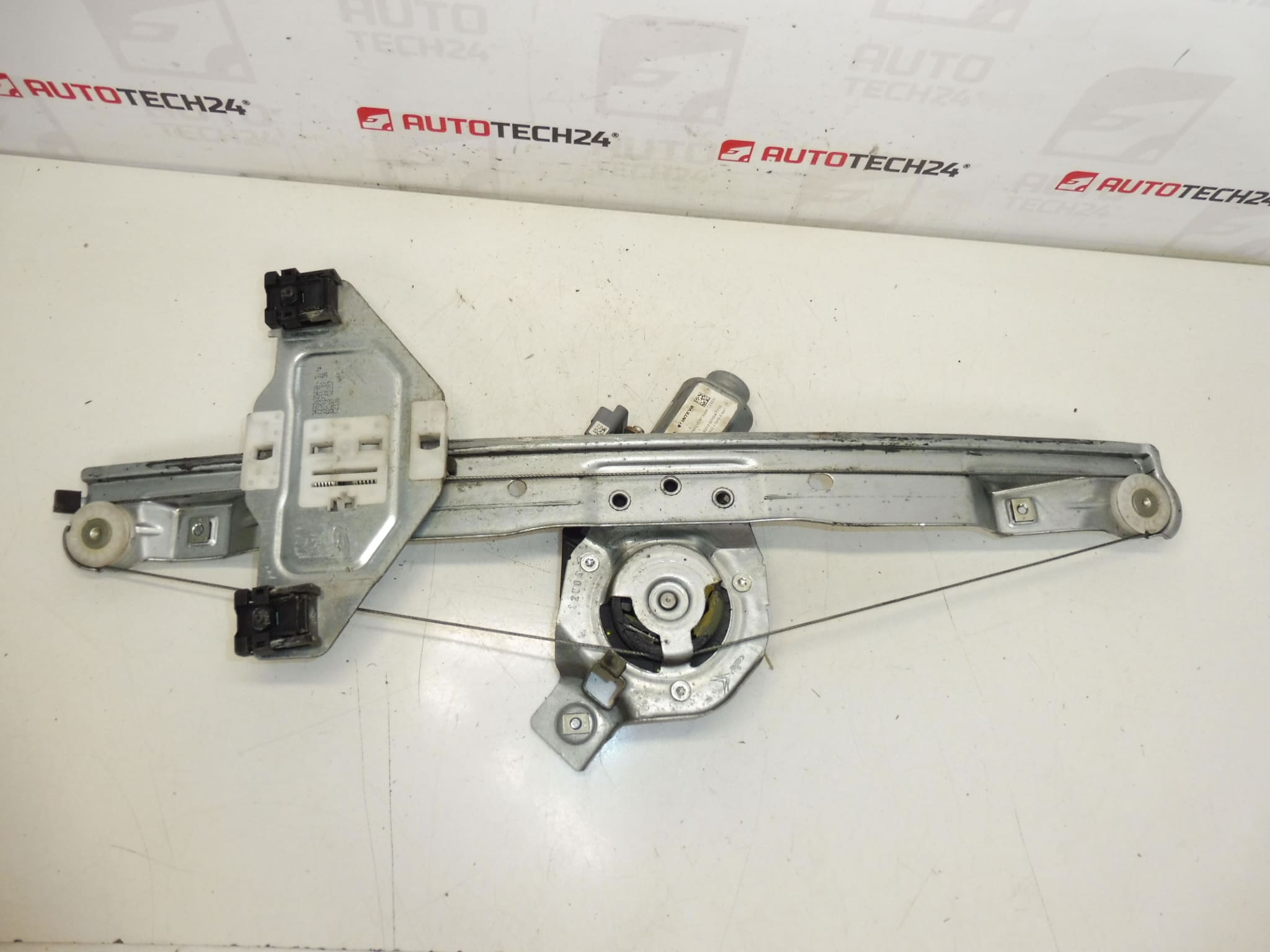

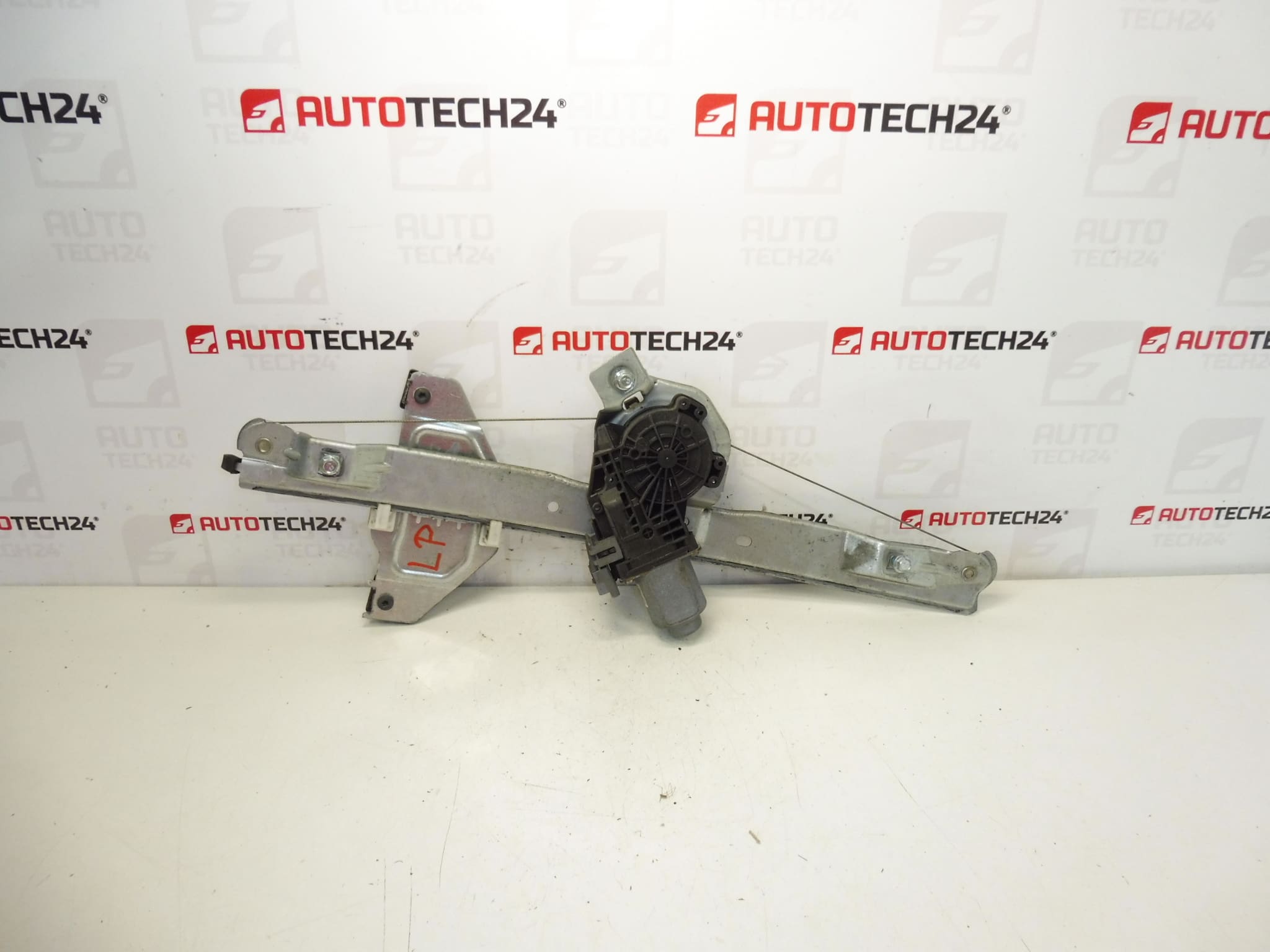

Ο χρησιμοποιημένος μηχανισμός χαμηλώματος του αριστερού μπροστινού παραθύρου προορίζεται για αυτοκίνητα Citroën C3 II A51. Είναι ένα πλήρες εξάρτημα συμπεριλαμβανομένου ενός ηλεκτροκινητήρα, το οποίο εξασφαλίζει ομαλό ηλεκτρικό έλεγχο του παραθύρου στην πλευρά του οδηγού. Χάρη στη σχεδίαση με 6PIN βύσμα, είναι κατάλληλο για αντικατάσταση του αρχικού κατεστραμμένου ή μη λειτουργικού μηχανισμού.
Αυτό το ανταλλακτικό αυτοκινήτου μπορεί επίσης να αναζητηθεί με αριθμό προϊόντος, γεγονός που διευκολύνει την εύρεση του σωστού ανταλλακτικού κατά την επισκευή. Είναι σημαντικό για τους μηχανικούς αυτοκινήτων και τους οικιακούς επισκευαστές να είναι μια μονάδα με τον κινητήρα, επομένως δεν χρειάζεται να ασχοληθείτε με άλλο τμήμα της μονάδας pull-down ξεχωριστά.
Τεχνικές πληροφορίες
- Κατασκευαστής: Stellantis Citroën Peugeot
- Μοντέλο: Citroën C3 II A51
- Άλλοι αριθμοί: 9802617780
- Τοποθεσία: αριστερή μπροστινή πόρτα, πλευρά οδηγού
- Σχέδιο: ηλεκτρικός μηχανισμός χαμηλώματος παραθύρων
- Μέρος συσκευασίας/ανταλλακτικό: συμπεριλαμβανομένου του ηλεκτροκινητήρα
- Σύνδεση: 6 PIN
Κωδικοί προϊόντων
- Κωδικοί προϊόντων: 9221FR, 9802617780
- Ονόματα μοντέλων: Citroën C3 II, Citroën C3 II A51
Προτάσεις εγκατάστασης
Γενικά/συνήθως για αυτόν τον τύπο εξαρτήματος, η ακριβής διαδικασία αντικατάστασης μπορεί να διαφέρει ανάλογα με τη συγκεκριμένη σχεδίαση του αυτοκινήτου και της πόρτας, αλλά η βασική αρχή εγκατάστασης του μηχανισμού ηλεκτρικού παραθύρου είναι παρόμοια.
1) Πριν από τη συναρμολόγηση
- Ελέγξτε εάν το νέο χρησιμοποιημένο εξάρτημα αντιστοιχεί στο αρχικό κομμάτι όσον αφορά το σχήμα, την εφαρμογή και τη σχεδίαση της υποδοχής 6PIN.
- Συγκρίνετε την πλευρά τοποθέτησης – πρέπει να είναι η αριστερή μπροστινή πόρτα του οδηγού.
- Επαληθεύστε την οπτική κατάσταση των εξαρτημάτων οδηγών, των καλωδίων, του προσαρτήματος και του ηλεκτροκινητήρα.
- Πριν από την εγκατάσταση, συνιστάται να ελέγξετε εάν ο μηχανισμός είναι μηχανικά κολλημένος ή εμφανώς παραμορφωμένος.
2) Απαραίτητα εργαλεία και υλικά
- σύνολο κοινών εργαλείων χειρός
- κατσαβίδια και πρίζα κλειδιά
- πλαστικοί μοχλοί για αφαίρεση πάνελ
- απορρυπαντικό για την αφαίρεση ρύπων
- προστατευτικά γάντια
- ή ταινία ή ένα εργαλείο για τη στερέωση του γυαλιού κατά τη διάρκεια της εργασίας
3) Βήμα προς βήμα διαδικασία συναρμολόγησης
- Αποσυνδέστε την τροφοδοσία του οχήματος σύμφωνα με τις συνήθεις πρακτικές σέρβις για να αποφύγετε ανεπιθύμητη ενεργοποίηση όταν εργάζεστε σε ηλεκτρικά μέρη.
- Αφαιρέστε την εσωτερική επένδυση της πόρτας για να αποκτήσετε πρόσβαση στον μηχανισμό ανάσυρσης παραθύρων.
- Αποσυνδέστε προσεκτικά την ηλεκτρική φίσα του αρχικού μηχανισμού.
- Βεβαιωθείτε ότι το γυαλί βρίσκεται σε ασφαλή θέση ώστε να μην πέσει ή καταστραφεί κατά την αποσυναρμολόγηση.
- Αποσυνδέστε τον παλιό μηχανισμό και, ενδεχομένως, διαχωρίστε το τζάμι από τις βάσεις του μηχανισμού, εάν το απαιτεί ο σχεδιασμός.
- Αφαιρέστε τον αρχικό μηχανισμό, συμπεριλαμβανομένου του ηλεκτροκινητήρα από την πόρτα.
- Συγκρίνετε το παλιό και το νέο μέρος δίπλα-δίπλα, ειδικά τα σημεία προσάρτησης, τη δρομολόγηση του μηχανισμού και τον τύπο σύνδεσης.
- Τοποθετήστε τον μηχανισμό αντικατάστασης στην πόρτα και τοποθετήστε τον στη σωστή θέση χωρίς δύναμη.
- Συνδέστε διαδοχικά τον μηχανισμό σε όλα τα σημεία στερέωσης.
- Συνδέστε το γυαλί στον μηχανισμό σύμφωνα με το σχέδιο του αρχικού διαλύματος και ελέγξτε ότι εφαρμόζει ίσια.
- Συνδέστε τον ηλεκτρικό σύνδεσμο του ηλεκτροκινητήρα.
- Πριν από την τελική συναρμολόγηση της πόρτας, δοκιμάστε τη λειτουργία του χαμηλώματος και της ανύψωσης του παραθύρου σε όλο το εύρος κινήσεών του.
- Εάν η λειτουργία είναι ομαλή και χωρίς τραυλισμό, τοποθετήστε ξανά τα προστατευτικά στοιχεία και την επένδυση της πόρτας.
-
4) Έλεγχοι μετά τη συναρμολόγηση και επαλήθευση λειτουργικής δοκιμής
- Βεβαιωθείτε ότι το παράθυρο κινείται ομαλά πάνω-κάτω.
- Επαληθεύστε ότι ο μηχανισμός δεν κάνει υπερβολικό θόρυβο, κλικ ή τρίψιμο.
- Βεβαιωθείτε ότι το γυαλί εφαρμόζει σωστά και δεν αποκλίνει κατά τη μετακίνηση.
- Μετά την πλήρη συναρμολόγηση της πόρτας, εκτελέστε έναν επαναλαμβανόμενο λειτουργικό έλεγχο με τον ελεγκτή παραθύρου.
5) Τα πιο συνηθισμένα λάθη συναρμολόγησης + πώς να τα αποφύγετε
- Αλλαγή πλευράς εξαρτήματος – βεβαιωθείτε ότι είναι η μπροστινή αριστερή πλευρά πριν από τη συναρμολόγηση.
- Αναντιστοιχία σύνδεσης – ελέγξτε ότι η υποδοχή ταιριάζει με το σχέδιο 6PIN πριν καθίσετε.
- Ανεπαρκής στερέωση του γυαλιού – το γυαλί ή ο μηχανισμός μπορεί να καταστραφούν κατά την εργασία.
- Συναρμολόγηση χωρίς προκαταρκτικό έλεγχο – ελέγχετε πάντα τη λειτουργικότητα πρώτα πριν τοποθετήσετε την επένδυση της πόρτας.
- Αναγκαστική τοποθέτηση του εξαρτήματος – εάν ο μηχανισμός δεν ταιριάζει φυσικά στα σημεία στερέωσης, ελέγξτε ξανά τη θέση και την ευθυγράμμιση του εξαρτήματος.
Λόγοι για τους οποίους το εξάρτημα είναι κατεστραμμένο
- φυσιολογική φθορά του μηχανισμού και του ηλεκτροκινητήρα κατά τη μακροχρόνια χρήση
- αυξήθηκε το άγχος όταν τραβάτε συχνά μέσα και έξω από το παράθυρο
- προσκόλληση ή αντίσταση στην κίνηση του γυαλιού, η οποία επιβαρύνει υπερβολικά τον μηχανισμό
- βλάβη σε καλώδια, εξαρτήματα οδηγών ή προσάρτημα
- υγρασία και βρωμιά στο εσωτερικό της πόρτας, που μπορεί να βλάψουν τη λειτουργία του εξαρτήματος
- ηλεκτρικό ελάττωμα στην παροχή ή τη φίσα, το οποίο μπορεί να επηρεάσει τη λειτουργία του ηλεκτροκινητήρα
