Περιγραφή

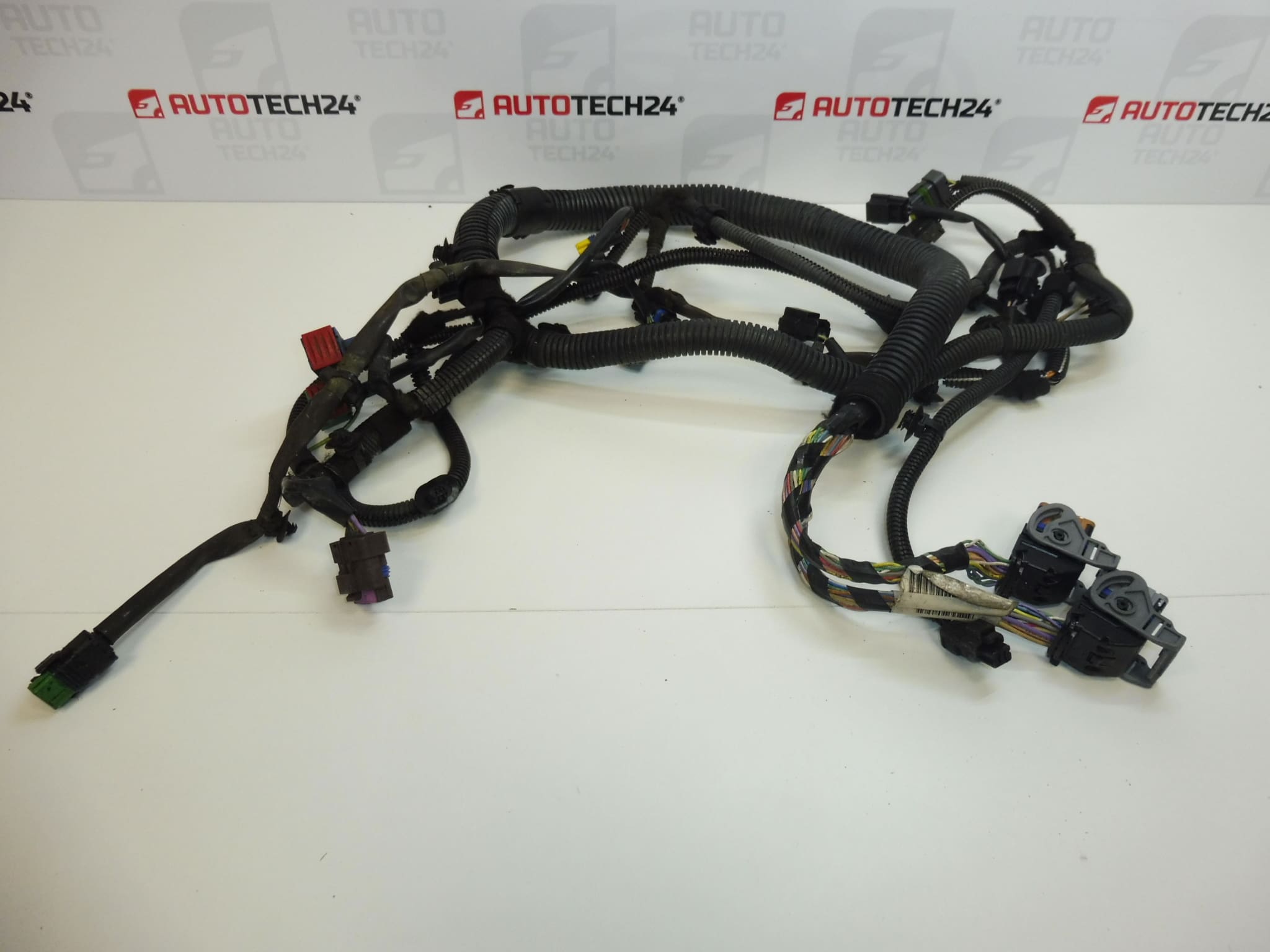

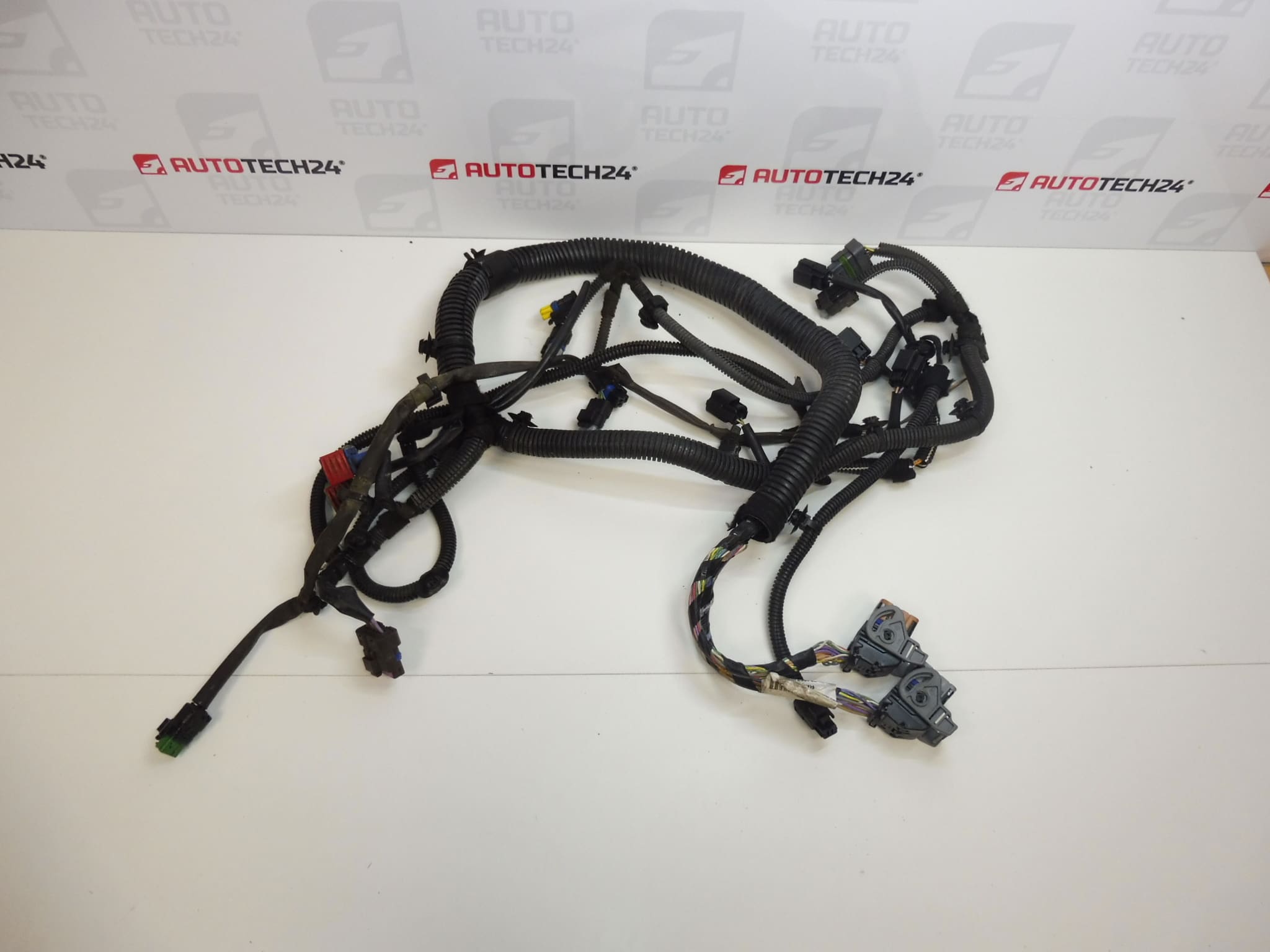

Πλεξούδα κινητήρα Citroën Peugeot για κινητήρες 2.0 16V RFJ
Προέρχεται από PEUGEOT 307 CC του 2005
Περιγραφή ανταλλακτικού
Μεταχειρισμένη πλεξούδα καλωδίωσης κινητήρα Citroën Peugeot 2.0 16V RFJ με κωδικούς 9658495380 και 6558ZA, η οποία χρησιμεύει για την ηλεκτρική διασύνδεση των εξαρτημάτων του κινητήρα και τη μεταφορά τροφοδοσίας και σημάτων. Αποτελεί κατάλληλη επιλογή για την επισκευή κατεστραμμένης ηλεκτρικής εγκατάστασης του κινητήρα, εφόσον αντιστοιχεί στη διαμόρφωση της αρχικής πλεξούδας.
Το ανταλλακτικό προέρχεται από PEUGEOT 307 CC του 2005. Κατά την επιλογή, λάβετε υπόψη όχι μόνο τον κωδικό του κινητήρα, αλλά κυρίως τους κωδικούς προϊόντος, τη διάταξη των κλάδων και τον τύπο των συνδέσμων. Η αντικατάσταση με αντίστοιχη πλεξούδα μπορεί να αποτελεί πιο πρακτική λύση από τις επανειλημμένες τοπικές επισκευές μιας εκτεταμένα κατεστραμμένης καλωδίωσης.
Τεχνικές πληροφορίες
- Κατασκευαστής: στα διαθέσιμα στοιχεία αναφέρεται Stellantis / CITROEN PEUGEOT· ο κατασκευαστής της ίδιας της πλεξούδας δεν αναφέρεται.
- Μοντέλο: Citroën C4, Peugeot 206, Peugeot 307 – ονομασίες που προέρχονται από τις ετικέτες του προϊόντος.
- Προέλευση ανταλλακτικού: PEUGEOT 307 CC, έτος 2005.
- Κινητήρας: 2.0 16V RFJ.
- Τύπος ανταλλακτικού: πλεξούδα καλωδίωσης κινητήρα.
- Κατάσταση: μεταχειρισμένο ανταλλακτικό αυτοκινήτου.
- Πρόσθετοι κωδικοί: δεν αναφέρονται.
- Συμπληρωματική ένδειξη από τα διαθέσιμα στοιχεία: NFP.
Τα αναφερόμενα μοντέλα δεν αποτελούν επιβεβαίωση ότι η πλεξούδα έχει την ίδια διαμόρφωση για όλες τις εκδόσεις τους. Καθοριστική είναι η αντιστοιχία των κωδικών και της κατασκευαστικής διαμόρφωσης με το ανταλλακτικό που αντικαθίσταται.
Κωδικοί προϊόντος
- Κωδικοί προϊόντος: 9658495380, 6558ZA.
Και οι δύο κωδικοί είναι χρήσιμοι για την αναζήτηση της πλεξούδας κινητήρα και για τη σύγκριση με την αρχική καλωδίωση. Παράλληλα, συγκρίνετε τους συνδέσμους, τη διάταξη των επαφών τους και την όδευση των επιμέρους κλάδων.
Συστάσεις τοποθέτησης
Γενικά, για αυτόν τον τύπο ανταλλακτικού ισχύουν τα εξής: η αντικατάσταση της πλεξούδας κινητήρα απαιτεί προσεκτική σήμανση των συνδέσεων και διατήρηση της σωστής όδευσης της καλωδίωσης. Η ακόλουθη διαδικασία είναι γενική· τα ακριβή βήματα αφαίρεσης, η πρόσβαση στους συνδέσμους και η διαδικασία αποσύνδεσης και σύνδεσης της μπαταρίας εξαρτώνται από το συγκεκριμένο μοντέλο και την έκδοση του οχήματος. Ακολουθήστε την τεχνική τεκμηρίωση συντήρησης του κατασκευαστή.
1) Πριν από την τοποθέτηση
- Συγκρίνετε τους κωδικούς προϊόντος, τον αριθμό και το σχήμα των συνδέσμων, τη μηχανική κωδικοποίησή τους, τη διάταξη των επαφών, τα μήκη των κλάδων και τα σημεία στερέωσης.
- Ελέγξτε τη μόνωση, τα προστατευτικά περιβλήματα, τα στοιχεία ασφάλισης και τις επαφές. Αναζητήστε ρωγμές, φθορές από τριβή, διάβρωση, ίχνη υπερθέρμανσης και μη επαγγελματικές επεμβάσεις.
- Διερευνήστε την αιτία της ζημιάς στην αρχική καλωδίωση. Ένα βραχυκύκλωμα που δεν έχει αποκατασταθεί, μια διαρροή υγρού ή μια ακατάλληλη όδευση μπορεί να προκαλέσει ζημιά και στην πλεξούδα αντικατάστασης.
- Φωτογραφίστε την αρχική όδευση της καλωδίωσης και σημάνετε τις συνδέσεις πριν από την αποσύνδεσή τους.
2) Απαραίτητα εργαλεία και υλικά
- Συνήθη εργαλεία χειρός κατάλληλα για τα στοιχεία στερέωσης του συγκεκριμένου οχήματος.
- Κατάλληλα βοηθήματα για την ασφαλή απασφάλιση των ασφαλειών των συνδέσμων και των κλιπ στερέωσης.
- Ετικέτες σήμανσης, φακός και κατάλληλα μέσα καθαρισμού ηλεκτρικών επαφών, ανάλογα με τις ανάγκες.
- Πολύμετρο και, εφόσον χρειάζεται, διαγνωστική συσκευή για τον μετέπειτα έλεγχο των ηλεκτρικών λειτουργιών.
3) Διαδικασία τοποθέτησης βήμα προς βήμα
- Ασφαλίστε το όχημα, σβήστε την ανάφλεξη και αφήστε τον κινητήρα να κρυώσει.
- Σύμφωνα με τη διαδικασία του κατασκευαστή, περιμένετε να ολοκληρωθεί η λειτουργία των ηλεκτρονικών συστημάτων και αποσυνδέστε την μπαταρία.
- Αποκτήστε πρόσβαση στην καλωδίωση αφαιρώντας μόνο τα απαραίτητα καλύμματα και εξαρτήματα σύμφωνα με την τεχνική τεκμηρίωση συντήρησης.
- Καταγράψτε τη διαδρομή της πλεξούδας, τη θέση των κλιπ στερέωσης και τις συνδέσεις των επιμέρους κλάδων. Σημάνετε διαφορετικά τους παρόμοιους συνδέσμους.
- Απασφαλίστε και αποσυνδέστε σταδιακά τους συνδέσμους. Πιάστε τους από το σώμα τους, μην τραβάτε τα καλώδια και μην υπερνικάτε την αντίσταση ασκώντας δύναμη.
- Ελευθερώστε τα κλιπ στερέωσης και τυχόν πρόσθετες συνδέσεις της πλεξούδας. Αφαιρέστε προσεκτικά την αρχική καλωδίωση χωρίς να προκαλέσετε ζημιά στα γύρω εξαρτήματα.
- Τοποθετήστε τις δύο πλεξούδες δίπλα δίπλα και συγκρίνετε ξανά τη διαμόρφωσή τους. Εάν διαπιστώσετε διαφορές, διακόψτε την τοποθέτηση και διερευνήστε τη σημασία τους.
- Περάστε την πλεξούδα αντικατάστασης από την αρχική διαδρομή. Διατηρήστε απόσταση από θερμά, κινούμενα και αιχμηρά μέρη και αφήστε το απαραίτητο περιθώριο για την κίνηση του κινητήρα.
- Συνδέστε τους αντίστοιχους συνδέσμους, ελέγξτε ότι οι ασφάλειές τους έχουν κουμπώσει και στερεώστε όλους τους κλάδους στα προβλεπόμενα στηρίγματα. Η καλωδίωση δεν πρέπει να είναι τεντωμένη ή παγιδευμένη.
- Ελέγξτε ότι έχουν γίνει όλες οι συνδέσεις, επανατοποθετήστε τα εξαρτήματα που αφαιρέθηκαν και συνδέστε την μπαταρία σύμφωνα με τη διαδικασία που ορίζει ο κατασκευαστής.
4) Έλεγχοι μετά την τοποθέτηση και επαλήθευση λειτουργίας
Πριν από την εκκίνηση, ελέγξτε την όδευση ολόκληρης της πλεξούδας και όλες τις προσβάσιμες συνδέσεις. Αφού ανοίξετε την ανάφλεξη, παρατηρήστε τυχόν ασυνήθιστες ενδείξεις. Εάν όλα είναι εντάξει, εκκινήστε τον κινητήρα και ελέγξτε τη λειτουργία του· εφόσον χρειάζεται, πραγματοποιήστε διαγνωστικό έλεγχο. Εάν παρατηρήσετε οσμή υπερθερμασμένης μόνωσης, καπνό ή ακανόνιστη λειτουργία, διακόψτε τη δοκιμή και εντοπίστε την αιτία. Πραγματοποιήστε μια σύντομη δοκιμαστική διαδρομή μόνο μετά από επιτυχή έλεγχο με το όχημα σταματημένο. Στη συνέχεια, ελέγξτε ξανά τη στερέωση της καλωδίωσης.
5) Συνηθέστερα λάθη κατά την τοποθέτηση και πώς να τα αποφύγετε
- Μπέρδεμα παρόμοιων συνδέσμων: χρησιμοποιείτε φωτογραφίες και σημάνσεις των συνδέσεων, μη βασίζεστε μόνο στην εμφάνισή τους.
- Ασφάλειες που δεν έχουν κουμπώσει πλήρως: ελέγξτε τη σωστή εφαρμογή και ασφάλιση κάθε συνδέσμου.
- Παγιδευμένα ή τεντωμένα καλώδια: πριν τοποθετήσετε τα καλύμματα, ελέγξτε όλους τους κλάδους και το περιθώριο κίνησής τους.
- Παράλειψη κλιπ στερέωσης: αποκαταστήστε τη σωστή στερέωση, ώστε η καλωδίωση να μην τρίβεται και να μη μετακινείται σε ακατάλληλα σημεία.
- Αρχική βλάβη που δεν έχει αποκατασταθεί: πριν από τη θέση σε λειτουργία, αντιμετωπίστε την αιτία της ζημιάς και όχι μόνο τις συνέπειές της.
Αιτίες πρόκλησης ζημιάς στο ανταλλακτικό
Στις πλεξούδες καλωδίωσης κινητήρα, οι ακόλουθοι παράγοντες συγκαταλέγονται γενικά στις συχνές αιτίες πρόκλησης ζημιάς. Δεν πρόκειται για περιγραφή διαπιστωμένων βλαβών του συγκεκριμένου τεμαχίου.
- Θερμότητα και γήρανση της μόνωσης, που μπορούν να προκαλέσουν σκλήρυνση και ρωγμές.
- Κραδασμοί και φθορά από τριβή λόγω χαλαρών κλιπ στερέωσης ή λανθασμένης όδευσης της καλωδίωσης.
- Υγρασία και ρύπανση των συνδέσμων, που ευνοούν τη διάβρωση και επιδεινώνουν την ηλεκτρική επαφή.
- Διαρροές υγρών λειτουργίας, που μπορούν να προκαλέσουν φθορά στα προστατευτικά υλικά και στα στεγανοποιητικά των συνδέσμων.
- Βραχυκύκλωμα ή υπερφόρτωση, που οδηγούν σε υπερθέρμανση των καλωδίων και των επαφών.
- Μη επαγγελματικές επισκευές και απρόσεκτη αφαίρεση, όπως τράβηγμα των καλωδίων, ζημιά στις ασφάλειες ή ακατάλληλες ενώσεις.
- Ζημιές από τρωκτικά, κυρίως φαγωμένη μόνωση και κομμένα καλώδια.
