Περιγραφή

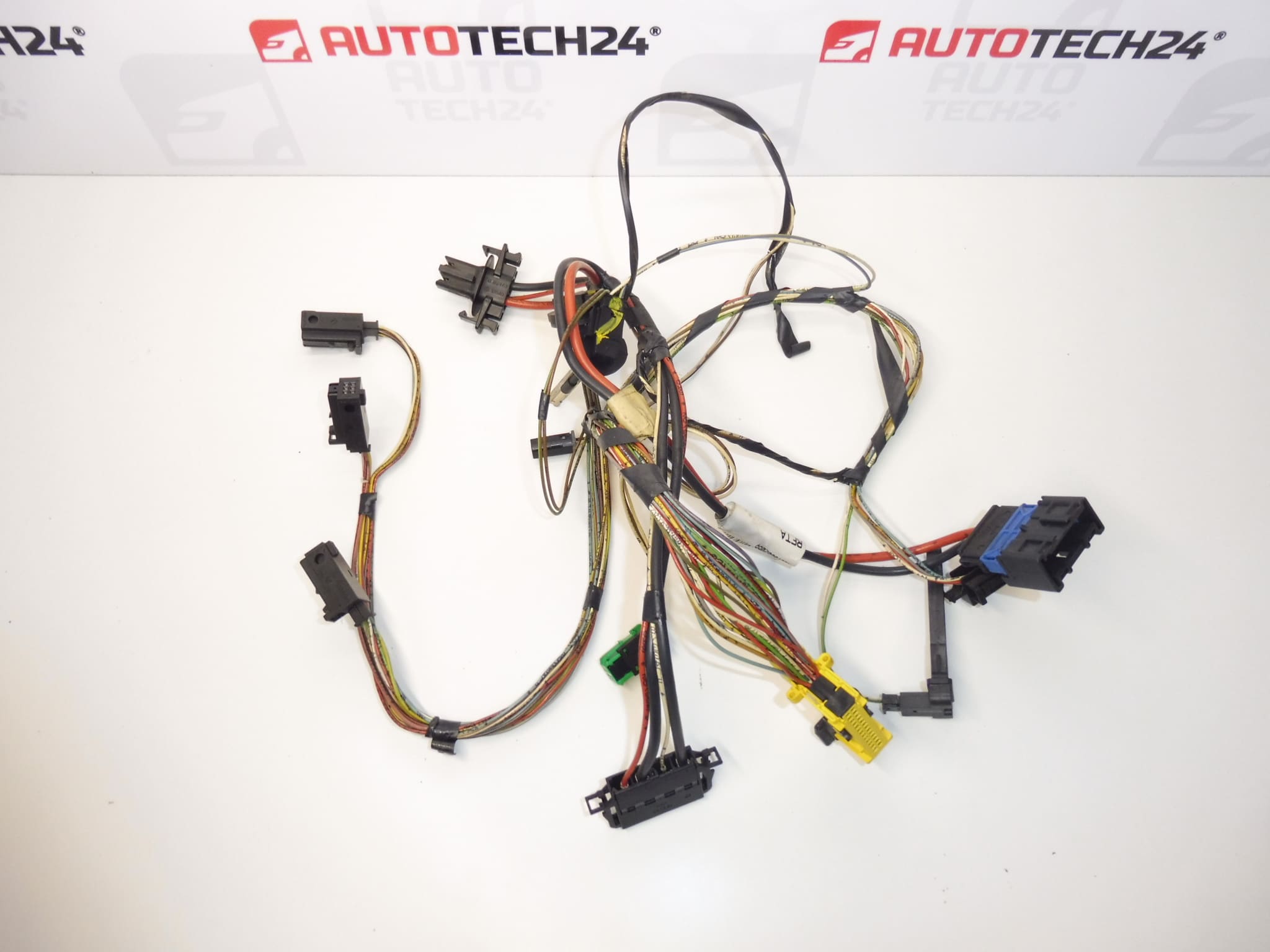

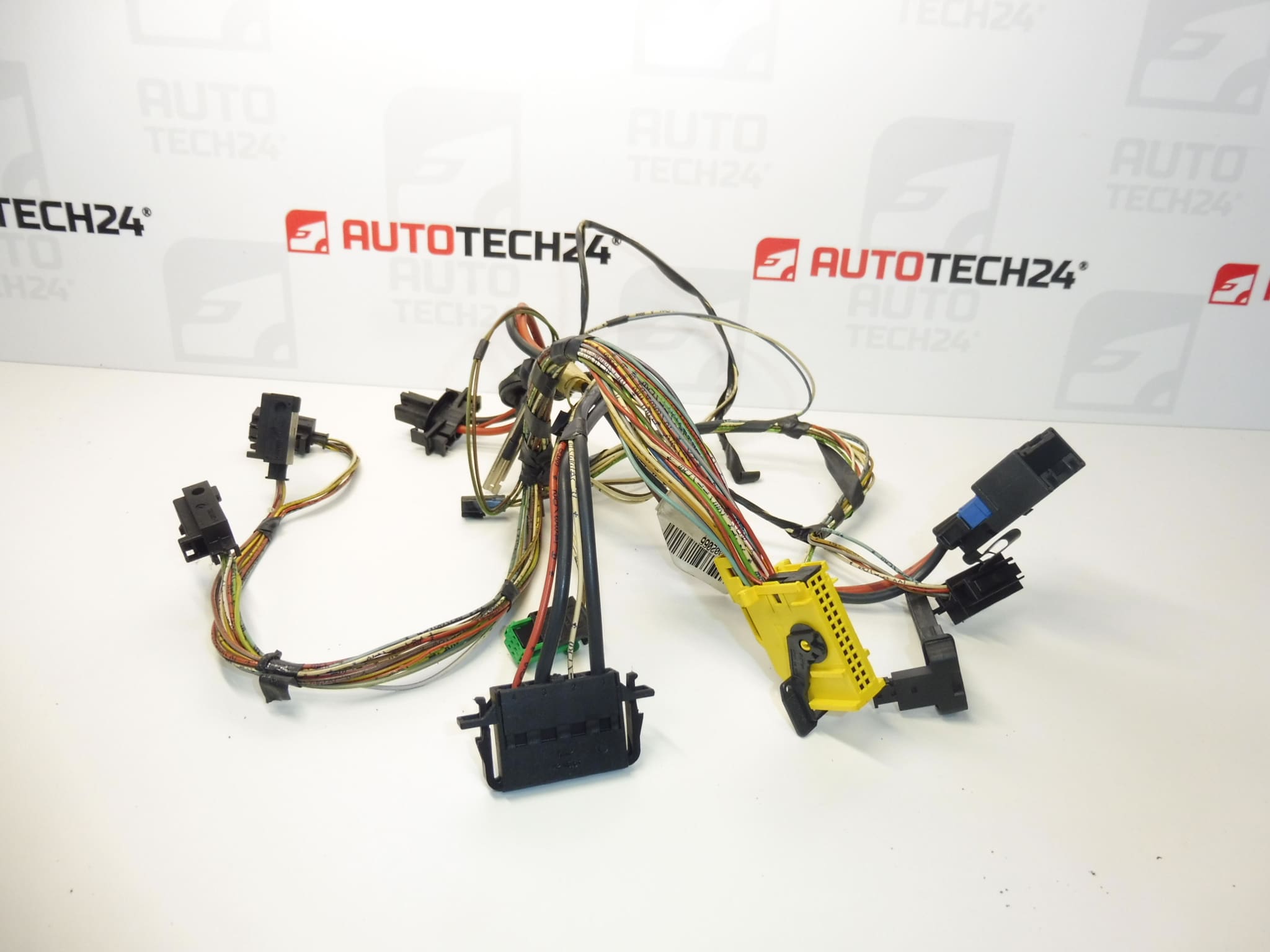

Πλήρης πλεξούδα ψηφιακού κλιματισμού BEHR για Peugeot 307 από το 2004
Περιγραφή ανταλλακτικού
Η μεταχειρισμένη πλεξούδα καλωδίωσης ψηφιακού κλιματισμού BEHR για Peugeot 307 από το 2004 χρησιμεύει για την ηλεκτρική σύνδεση των εξαρτημάτων του συστήματος κλιματισμού. Αποτελεί κατάλληλη λύση για την επισκευή κατεστραμμένης καλωδίωσης, για παράδειγμα σε περίπτωση διακοπής αγωγών ή ζημιάς σε συνδέσμους. Η αντικατάσταση ολόκληρης της πλεξούδας μπορεί να είναι πιο πρακτική από την επισκευή πολλών φθαρμένων σημείων της αρχικής καλωδίωσης.
Κατά την επιλογή, λάβετε κυρίως υπόψη τους αριθμούς 42991 και 643642, τον τύπο των συνδέσμων και τη διάταξη των επιμέρους κλάδων. Είναι επίσης σημαντικό να διακρίνετε τον τύπο του κλιματισμού – στα στοιχεία αυτός ο τύπος πλεξούδας αναφέρεται για ψηφιακό κλιματισμό BEHR.
Τεχνικές πληροφορίες
- Κατασκευαστής: BEHR
- Μοντέλο: Peugeot 307
- Πρόσθετοι αριθμοί: T5 – συμπληρωματική ένδειξη στην ονομασία του προϊόντος
- Τύπος ανταλλακτικού: πλεξούδα καλωδίωσης ψηφιακού κλιματισμού
- Εφαρμογή σύμφωνα με τα στοιχεία: Peugeot 307 από το 2004, ψηφιακός κλιματισμός BEHR
- Κατάσταση: μεταχειρισμένο ανταλλακτικό αυτοκινήτου
- Έκταση σύμφωνα με την αρχική περιγραφή: πλήρης πλεξούδα
- Συμπληρωματική ένδειξη στα στοιχεία: NFP
Κωδικοί προϊόντος
- Κωδικοί προϊόντος: 42991, 643642
- Μοντέλο: Peugeot 307
Συγκρίνετε τους αριθμούς με τη σήμανση του αρχικού ανταλλακτικού. Αξιολογήστε τη συμβατότητα σε συνδυασμό με τον τύπο του κλιματισμού, το σχήμα των συνδέσμων, τη διάταξη των επαφών τους και τη διαδρομή της πλεξούδας, όχι μόνο με βάση το μοντέλο του οχήματος.
Συστάσεις εγκατάστασης
Η ακόλουθη διαδικασία είναι γενική και αφορά την αντικατάσταση της πλεξούδας καλωδίωσης του κλιματισμού. Η ακριβής πρόσβαση στο ανταλλακτικό, η έκταση της αποσυναρμολόγησης και η διαδικασία αποσύνδεσης του ηλεκτρικού συστήματος εξαρτώνται από τη συγκεκριμένη έκδοση του οχήματος. Ακολουθήστε την τεχνική τεκμηρίωση του κατασκευαστή.
1) Πριν από την εγκατάσταση
- Πρώτα επιβεβαιώστε ότι η αιτία της βλάβης είναι πράγματι η καλωδίωση και όχι η τροφοδοσία, τα χειριστήρια ή κάποιο συνδεδεμένο εξάρτημα.
- Συγκρίνετε τους αριθμούς των ανταλλακτικών, τον αριθμό και το σχήμα των συνδέσμων, την κωδικοποίησή τους, τη διάταξη των επαφών, τα μήκη των κλάδων και τα σημεία στερέωσης με την παλιά πλεξούδα.
- Ελέγξτε τη μόνωση, τα προστατευτικά καλύμματα, τις ασφάλειες των συνδέσμων και τις επαφές. Προσέξτε για ρωγμές, γδαρσίματα, διάβρωση, σημάδια υπερθέρμανσης και μη επαγγελματικές παρεμβάσεις.
- Εάν χρειαστεί να ελέγξετε τη συνέχεια των αγωγών, κάντε το με την πλεξούδα αποσυνδεδεμένη και σύμφωνα με το διάγραμμα καλωδίωσης. Μην εφαρμόζετε δοκιμαστική τάση σε άγνωστες επαφές.
2) Απαιτούμενα εργαλεία και υλικά
- Συνήθη εργαλεία χειρός, κατάλληλα για τις προσβάσιμες συνδέσεις, και πλαστικά εργαλεία για την προσεκτική αφαίρεση των επενδύσεων.
- Πολύμετρο, κατάλληλες ακίδες μέτρησης και διάγραμμα καλωδίωσης του συγκεκριμένου οχήματος.
- Φακός, μέσα για τη σήμανση των συνδέσμων και συσκευή για τη λήψη φωτογραφιών της αρχικής διαδρομής της καλωδίωσης.
- Ανάλογα με την ανάγκη, κατάλληλο προϊόν για ηλεκτρικές επαφές και υλικά που προορίζονται για την προστασία και τη στερέωση της καλωδίωσης αυτοκινήτου.
3) Διαδικασία εγκατάστασης βήμα προς βήμα
- Καταγράψτε τα συμπτώματα της βλάβης και τις διαθέσιμες λειτουργίες του κλιματισμού πριν από την αντικατάσταση, εφόσον ο έλεγχός τους είναι ασφαλής.
- Σβήστε την ανάφλεξη και, σύμφωνα με τη διαδικασία του κατασκευαστή, αφήστε τα ηλεκτρονικά συστήματα να περάσουν σε κατάσταση ηρεμίας. Στη συνέχεια, αποσυνδέστε την μπαταρία με τον προβλεπόμενο τρόπο.
- Αποκτήστε πρόσβαση στην πλεξούδα αφαιρώντας τα απαραίτητα καλύμματα ή τις επενδύσεις σύμφωνα με την τεχνική τεκμηρίωση. Κατά την αντικατάσταση μόνο της καλωδίωσης, μην ανοίξετε το κύκλωμα του ψυκτικού μέσου.
- Φωτογραφίστε τη διαδρομή της αρχικής πλεξούδας, τα σημεία στερέωσης και τις επιμέρους συνδέσεις. Εάν χρειάζεται, σημειώστε τους συνδέσμους.
- Απασφαλίστε τους συνδέσμους και αποσυνδέστε τους τραβώντας από το σώμα του συνδέσμου, ποτέ από τα καλώδια. Μην αποσυνδέετε με τη βία συνδέσεις που έχουν κολλήσει.
- Απελευθερώστε σταδιακά τα σημεία στερέωσης και αφαιρέστε την αρχική πλεξούδα χωρίς να προκαλέσετε ζημιά στα γύρω εξαρτήματα και στην παρακείμενη καλωδίωση.
- Συγκρίνετε τις δύο πλεξούδες δίπλα-δίπλα. Εάν υπάρχουν διαφορές στην καλωδίωση, στους συνδέσμους ή στη διακλάδωση, διακόψτε την εγκατάσταση και επιβεβαιώστε τη σωστή έκδοση σύμφωνα με την τεκμηρίωση.
- Περάστε την ανταλλακτική πλεξούδα από την αρχική διαδρομή. Προστατέψτε την από επαφή με αιχμηρές ακμές, θερμές επιφάνειες και κινούμενα μέρη· οι κλάδοι δεν πρέπει να είναι τεντωμένοι ή παγιδευμένοι.
- Συνδέστε τους αντίστοιχους συνδέσμους και ελέγξτε ότι οι ασφάλειές τους έχουν κουμπώσει. Κάθε σύνδεση πρέπει να εφαρμόζει χωρίς υπερβολική δύναμη.
- Ελέγξτε ολόκληρη τη διαδρομή, τις στερεώσεις και την ελεύθερη κίνηση των γύρω μηχανισμών. Επαναφέρετε την τροφοδοσία σύμφωνα με τις οδηγίες του κατασκευαστή και πραγματοποιήστε ασφαλή δοκιμή λειτουργίας· πριν από την τελική συναρμολόγηση, η καλωδίωση πρέπει να είναι στερεωμένη.
- Μετά τον επιτυχή έλεγχο, επανατοποθετήστε τα καλύμματα και τις επενδύσεις. Προσέξτε ώστε οι ακμές τους και τα εξαρτήματα στερέωσης να μην πιάσουν τα καλώδια.
4) Έλεγχοι μετά την εγκατάσταση και επαλήθευση λειτουργίας
Δοκιμάστε τα χειριστήρια του ψηφιακού κλιματισμού και την απόκρισή του στις αλλαγές των διαθέσιμων ρυθμίσεων, όπως η επιθυμητή θερμοκρασία, η ταχύτητα του ανεμιστήρα και η κατεύθυνση της ροής του αέρα. Ελέγξτε για διακοπές λειτουργίας, ακανόνιστη συμπεριφορά ή οσμή υπερθερμασμένης μόνωσης. Εάν υπάρχει κατάλληλο διαγνωστικό σύστημα, ελέγξτε τις καταγεγραμμένες βλάβες. Πραγματοποιήστε σύντομη δοκιμαστική οδήγηση μόνο μετά την πλήρη συναρμολόγηση και βεβαιωθείτε ότι η λειτουργία δεν διακόπτεται από τους κραδασμούς του οχήματος.
5) Συνηθέστερα λάθη κατά την εγκατάσταση και τρόποι αποφυγής τους
- Επιλογή λανθασμένης έκδοσης πλεξούδας: συγκρίνετε εκ των προτέρων τη σήμανση, τους συνδέσμους και τη διακλάδωση, όχι μόνο το μοντέλο του αυτοκινήτου.
- Ζημιά στις επαφές από σύνδεση με τη βία: ελέγξτε τον προσανατολισμό και την κωδικοποίηση του συνδέσμου, μην ασκείτε δύναμη.
- Παγιδευμένα ή τεντωμένα καλώδια: ακολουθήστε την αρχική διαδρομή και ελέγξτε όλα τα σημεία κινδύνου πριν τοποθετήσετε τα καλύμματα.
- Ασφάλειες που δεν έχουν κουμπώσει: μετά τη σύνδεση, ελέγξτε τη μηχανική ασφάλιση κάθε συνδέσμου.
- Μη αντιμετώπιση της αρχικής αιτίας της βλάβης: επιδιορθώστε τυχόν εισροή νερού, ακατάλληλη στερέωση ή βλάβη συνδεδεμένου εξαρτήματος, διαφορετικά μπορεί να καταστραφεί και η ανταλλακτική πλεξούδα.
Λόγοι που προκαλούν ζημιά στο ανταλλακτικό
Στις πλεξούδες καλωδίωσης του κλιματισμού, οι συνηθέστερες γενικές αιτίες ζημιάς περιλαμβάνουν:
- Γήρανση της μόνωσης και θερμική καταπόνηση, που μπορεί να οδηγήσουν σε ευθραυστότητα και ρωγμές στην προστασία των αγωγών.
- Κραδασμούς και τριβή λόγω χαλαρής στερέωσης ή ακατάλληλης διαδρομής της καλωδίωσης.
- Υγρασία και εισροή νερού, που ευνοούν τη διάβρωση των επαφών και υποβαθμίζουν την ηλεκτρική σύνδεση.
- Υπερθέρμανση των συνδέσεων λόγω κακής επαφής ή ηλεκτρικής υπερφόρτωσης.
- Απρόσεκτη προηγούμενη αποσυναρμολόγηση, ειδικά το τράβηγμα των καλωδίων, το σπάσιμο των ασφαλειών και το παγίδευμα της πλεξούδας κάτω από τα καλύμματα.
- Μη επαγγελματικές τροποποιήσεις της καλωδίωσης, όπως συνδέσεις κακής ποιότητας ή ανεπαρκώς προστατευμένα σημεία επισκευής.
