Περιγραφή

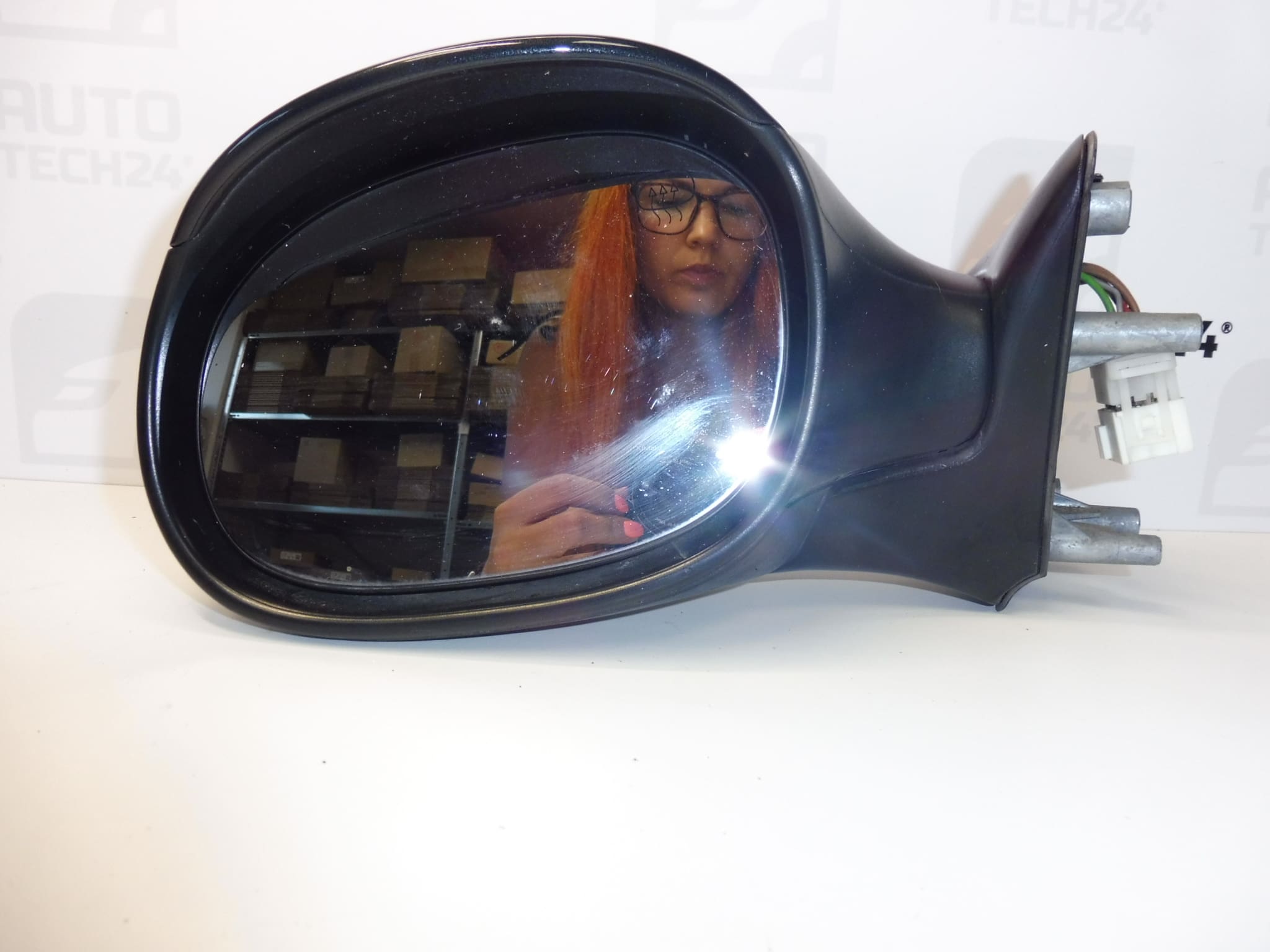

Αριστερός εξωτερικός καθρέφτης CITROEN Xsara Picasso, ηλεκτρικά ρυθμιζόμενος και αναδιπλούμενος, θερμαινόμενος
Χρώμα EYP – ΓΚΡΙ ΒΑΦΗ FULMINATOR
Τετράγωνος σύνδεσμος με 7 καλώδια
Πόρτα οδηγού
Περιγραφή ανταλλακτικού
Ο μεταχειρισμένος αριστερός εξωτερικός καθρέφτης για Citroën Xsara Picasso προορίζεται για την πόρτα του οδηγού. Διαθέτει ηλεκτρική ρύθμιση, ηλεκτρική αναδίπλωση και θέρμανση – λειτουργίες που διευκολύνουν τη ρύθμιση του οπτικού πεδίου, τη στάθμευση και τη χρήση του αυτοκινήτου σε κρύο καιρό. Πρόκειται για καθρέφτη ως πλήρες σύνολο, κατάλληλο ως αντικατάσταση κατεστραμμένου ανταλλακτικού, εφόσον ταιριάζουν η έκδοση και η σύνδεση.
Κατά την επιλογή, συγκρίνετε ιδιαίτερα τους κωδικούς προϊόντος, τον τετράγωνο σύνδεσμο με 7 καλώδια και τον ηλεκτρικό εξοπλισμό με τον αρχικό καθρέφτη. Η αναγραφόμενη χρωματική έκδοση είναι EYP – γκρι Fulminator· στα στοιχεία αναφέρεται επίσης η διαθεσιμότητα άλλων χρωμάτων. Για τον λόγο αυτό, κατά την επιλογή ξεχωρίστε την έκδοση χρώματος από την ηλεκτρική και μηχανική έκδοση.
Τεχνικές πληροφορίες
- Κατασκευαστής: δεν αναφέρεται
- Μοντέλο: Citroën Xsara Picasso
- Τύπος ανταλλακτικού: εξωτερικός καθρέφτης – πλήρες σύνολο
- Θέση: αριστερή πλευρά, πόρτα οδηγού
- Χειρισμός: ηλεκτρική ρύθμιση και ηλεκτρική αναδίπλωση
- Θέρμανση: ναι
- Σύνδεση: τετράγωνος σύνδεσμος, 7 καλώδια
- Χρώμα: EYP – ΓΚΡΙ ΒΑΦΗ FULMINATOR
- Κατάσταση: μεταχειρισμένο ανταλλακτικό
- Πρόσθετοι αριθμοί: 96484822XT
Κωδικοί προϊόντος
- Κωδικοί προϊόντος: 96451532XT, 8149NN, 96484822XT
- Χρωματική ένδειξη στα στοιχεία: EYPC· στη μακροσκελή περιγραφή EYP – ΓΚΡΙ ΒΑΦΗ FULMINATOR
- Μοντέλο: Citroën Xsara Picasso
Οι αριθμοί 96451532XT, 8149NN και 96484822XT χρησιμοποιούνται για την αναζήτηση του ανταλλακτικού. Εκτός από τους αριθμούς, συγκρίνετε πάντα επίσης τα σημεία στερέωσης, τον σύνδεσμο και τις λειτουργίες του αρχικού καθρέφτη.
Συστάσεις τοποθέτησης
Για αυτόν τον τύπο ανταλλακτικού ισχύει γενικά η ακόλουθη διαδικασία. Ο ακριβής τρόπος πρόσβασης στη στερέωση, αφαίρεσης της επένδυσης και αποσύνδεσης του ηλεκτρικού συστήματος εξαρτάται από τη συγκεκριμένη έκδοση του αυτοκινήτου. Ακολουθήστε τη διαδικασία συντήρησης του κατασκευαστή.
1) Πριν από την τοποθέτηση
- Συγκρίνετε τους κωδικούς προϊόντος, την αριστερή πλευρά, το σχήμα της βάσης και τη διάταξη των σημείων στερέωσης με το παλιό ανταλλακτικό.
- Ελέγξτε ότι ταιριάζουν ο τετράγωνος σύνδεσμος, ο αριθμός των 7 καλωδίων και η διάταξη των επαφών. Ο ίδιος αριθμός αγωγών από μόνος του δεν εγγυάται ότι η συνδεσμολογία είναι ίδια.
- Βεβαιωθείτε ότι η αρχική έκδοση αντιστοιχεί σε ηλεκτρική ρύθμιση, αναδίπλωση και θέρμανση.
- Επιθεωρήστε το κρύσταλλο, το κάλυμμα, τη βάση, τα σημεία στερέωσης, την καλωδίωση και τις επιφάνειες στεγανοποίησης. Ελέγξτε για ρωγμές, κατεστραμμένη μόνωση, διάβρωση επαφών και υπερβολικό τζόγο.
- Συγκρίνετε τη χρωματική έκδοση. Μην επιχειρήσετε να αναδιπλώσετε με τη βία τον ηλεκτρικό μηχανισμό.
2) Απαιτούμενα εργαλεία και υλικά
- Συνηθισμένο σετ κατσαβιδιών και καρυδάκια ανάλογα με τα χρησιμοποιούμενα μέσα στερέωσης.
- Πλαστικά εργαλεία για την προσεκτική απασφάλιση της επένδυσης.
- Κατάλληλο δυναμόκλειδο για σύσφιξη σύμφωνα με τα στοιχεία συντήρησης του κατασκευαστή.
- Προστατευτική ταινία ή μαλακό υπόθεμα για την προστασία της βαφής, καθαρό πανί και κατάλληλο καθαριστικό για τις επιφάνειες επαφής.
3) Διαδικασία τοποθέτησης βήμα προς βήμα
- Σταθμεύστε το αυτοκίνητο σε σταθερό σημείο, ασφαλίστε το από μετακίνηση και εξασφαλίστε ασφαλή πρόσβαση στην πόρτα του οδηγού.
- Σβήστε τον διακόπτη ανάφλεξης και προετοιμάστε το ηλεκτρικό σύστημα για την εργασία σύμφωνα με τις οδηγίες του κατασκευαστή, συμπεριλαμβανομένης τυχόν αποσύνδεσης της μπαταρίας.
- Προστατέψτε τη βαφή και την γύρω επένδυση από γρατζουνιές κατά τον χειρισμό του καθρέφτη.
- Ακολουθώντας τη διαδικασία συντήρησης, αφαιρέστε τα καλύμματα ή την επένδυση που χρειάζονται για πρόσβαση στη στερέωση και στον σύνδεσμο. Μην ανασηκώνετε με τη βία τα πλαστικά κλιπ.
- Σημειώστε τη διαδρομή της καλωδίωσης, τη στερέωσή της και τη θέση του παρεμβύσματος, ώστε να μπορέσετε να τα επαναφέρετε με τον ίδιο τρόπο.
- Απασφαλίστε και αποσυνδέστε τον σύνδεσμο. Τραβήξτε το σώμα του συνδέσμου και όχι τα καλώδια.
- Στηρίξτε τον καθρέφτη από έξω και χαλαρώστε σταδιακά τα σημεία στερέωσής του. Στη συνέχεια, αφαιρέστε τον προσεκτικά χωρίς να πιαστεί η καλωδίωση.
- Καθαρίστε την επιφάνεια επαφής και ελέγξτε την κατάσταση του παρεμβύσματος και των σημείων στερέωσης στην πόρτα. Αν το παρέμβυσμα είναι κατεστραμμένο, αντικαταστήστε το πριν ολοκληρώσετε την τοποθέτηση.
- Τοποθετήστε τον ανταλλακτικό καθρέφτη, εφαρμόστε σωστά το παρέμβυσμα και περάστε την καλωδίωση από την αρχική διαδρομή. Τα καλώδια δεν πρέπει να παραμείνουν παγιδευμένα ανάμεσα στη βάση και την πόρτα.
- Τοποθετήστε αρχικά τα στοιχεία στερέωσης χωρίς να ασκήσετε δύναμη, ελέγξτε ότι εδράζουν ομοιόμορφα και σφίξτε τα σύμφωνα με τα στοιχεία του κατασκευαστή.
- Συνδέστε και ασφαλίστε τον σύνδεσμο, στερεώστε την καλωδίωση και αποκαταστήστε την παροχή ρεύματος σύμφωνα με τη διαδικασία του κατασκευαστή. Πριν τοποθετήσετε ξανά τα καλύμματα, ελέγξτε με ασφάλεια τις ηλεκτρικές λειτουργίες.
- Αφού ολοκληρωθεί επιτυχώς ο έλεγχος, επανατοποθετήστε την επένδυση και τα καλύμματα, ελέγξτε τα κλιπ τους και ρυθμίστε τον καθρέφτη στη σωστή θέση οδήγησης.
4) Έλεγχοι μετά την τοποθέτηση και επαλήθευση λειτουργίας
- Ελέγξτε την ηλεκτρική ρύθμιση προς όλες τις κατευθύνσεις, καθώς και την ομαλή αναδίπλωση και επαναφορά στη θέση λειτουργίας. Μην πιέζετε τον μηχανισμό.
- Ελέγξτε τη θέρμανση με τρόπο που αντιστοιχεί στα χειριστήρια του αυτοκινήτου. Η λειτουργία της ρύθμισης του κρυστάλλου από μόνη της δεν επιβεβαιώνει ότι λειτουργεί η θέρμανση.
- Ελέγξτε τη σταθερή στερέωση, τη σωστή εφαρμογή του παρεμβύσματος και την ελεύθερη διέλευση της καλωδίωσης.
- Πραγματοποιήστε σύντομη δοκιμαστική οδήγηση μόνο αφού επιβεβαιώσετε ότι το οπτικό πεδίο είναι ασφαλές και ότι ο καθρέφτης είναι στερεωμένος. Προσέξτε τυχόν κραδασμούς της εικόνας και ασυνήθιστο αεροδυναμικό θόρυβο.
5) Συνηθέστερα λάθη κατά την τοποθέτηση και τρόποι αποφυγής τους
- Εσφαλμένη επιλογή ηλεκτρικής έκδοσης: πριν από την τοποθέτηση, συγκρίνετε τον σύνδεσμο, τη συνδεσμολογία και όλες τις απαιτούμενες λειτουργίες, όχι μόνο την εμφάνιση του καλύμματος.
- Παγίδευση ή τέντωμα καλωδίων: ακολουθήστε την αρχική διαδρομή της καλωδίωσης και τον τρόπο στερέωσής της.
- Λανθασμένη τοποθέτηση παρεμβύσματος: πριν από τη σύσφιξη, ελέγξτε τη θέση του και τη σωστή, ομοιόμορφη εφαρμογή της βάσης.
- Υπερβολικό σφίξιμο των στοιχείων στερέωσης: ακολουθήστε τη συνιστώμενη διαδικασία και ροπή σύσφιξης, ώστε να μην προκληθεί ζημιά στη βάση ή στα σπειρώματα.
- Βίαιη αναδίπλωση: χειριστείτε τον ηλεκτρικό μηχανισμό με τον προβλεπόμενο διακόπτη και, αν μπλοκάρει, εντοπίστε πρώτα την αιτία.
Αιτίες πρόκλησης ζημιάς στο ανταλλακτικό
Συνήθεις αιτίες ζημιάς σε αυτόν τον τύπο εξωτερικού καθρέφτη είναι:
- Χτυπήματα κατά τη στάθμευση και κατά τη διέλευση από στενά σημεία, τα οποία μπορεί να προκαλέσουν ζημιά στο κρύσταλλο, στο κάλυμμα, στον σύνδεσμο άρθρωσης ή στη στερέωση.
- Βίαιη αναδίπλωση και μετακίνηση παγωμένου μηχανισμού, που μπορεί να επιβαρύνουν υπερβολικά το μοτέρ αναδίπλωσης.
- Μακροχρόνια φθορά των κινούμενων μερών, η οποία εκδηλώνεται με τζόγο, θόρυβο ή ακανόνιστη κίνηση.
- Υγρασία και διάβρωση των ηλεκτρικών επαφών, που μπορεί να προκαλέσουν διακοπές στη ρύθμιση, την αναδίπλωση ή τη θέρμανση.
- Ζημιά στην καλωδίωση ή απρόσεκτη προηγούμενη τοποθέτηση, για παράδειγμα τράβηγμα των καλωδίων, παγίδευση του καλωδίου ή υπερβολικό σφίξιμο των στοιχείων στερέωσης.
